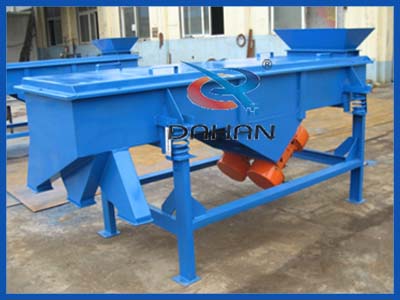

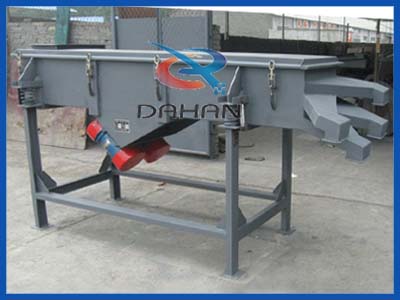

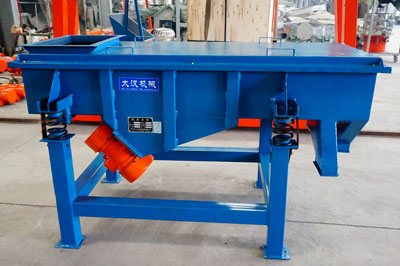

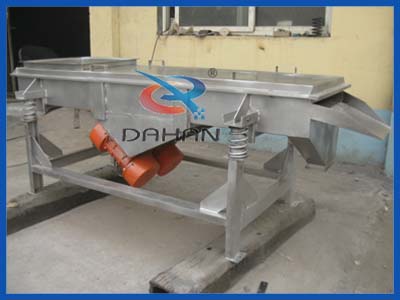

關于大漢牌方形振動篩
我廠生產的DZSF系列方形振動篩 也叫“直線振動篩”,多年來我廠工程技術人員廣泛聽取用戶反饋信息,不斷對產品設計進行改進,多次對技術參數進行優化。優異的產品質量和性能贏得了用戶的肯定和贊譽

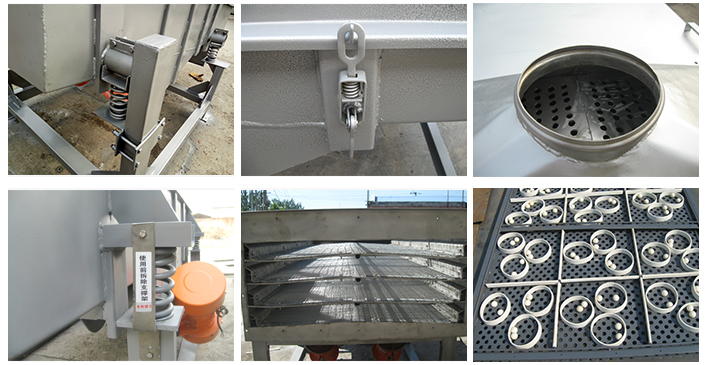

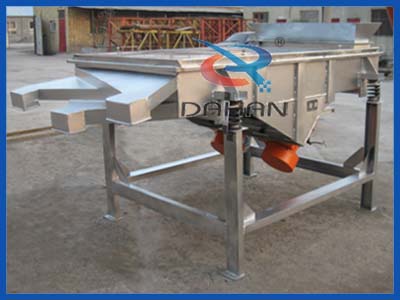

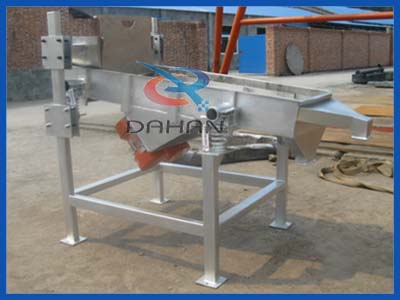

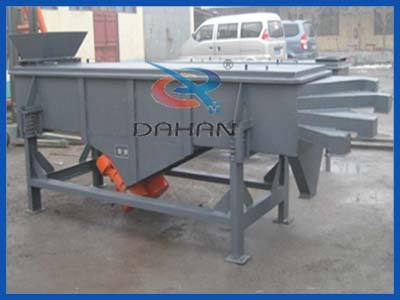

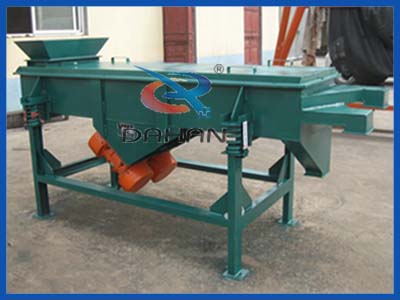

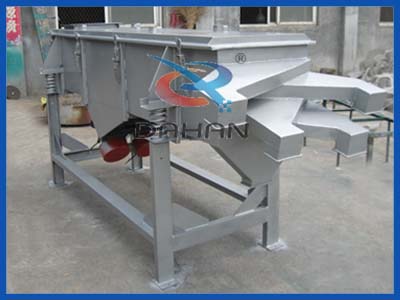

方形振動篩細節圖片:
工作原理

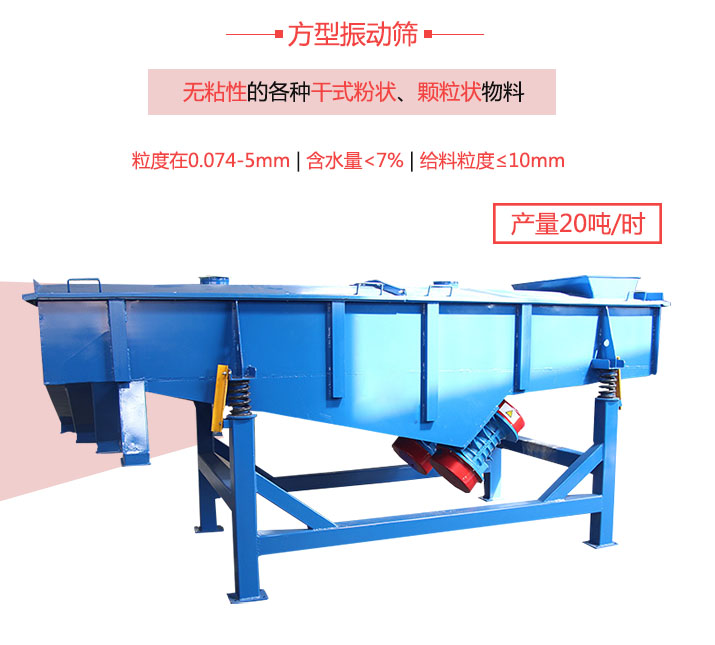

DZSF系列方形振動篩,兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍或向前作直線運動,從而達到對物料進行篩選和分級的目的。適用于粒度在0.074―5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分。給料粒度不大于10mm.。

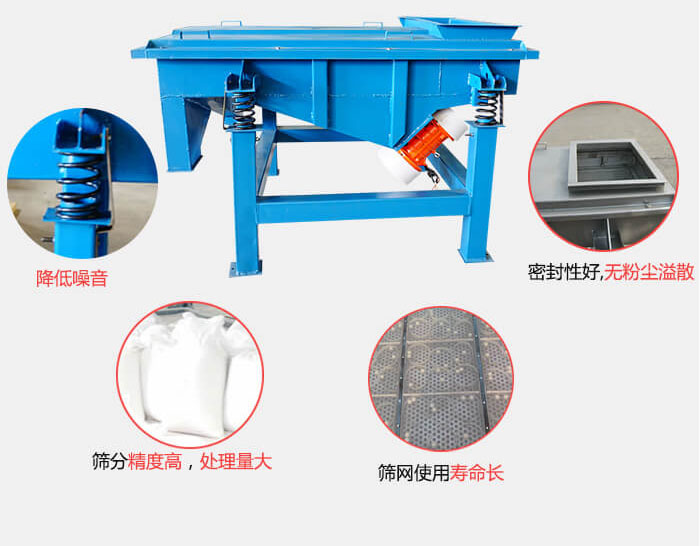

工作特點
該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。

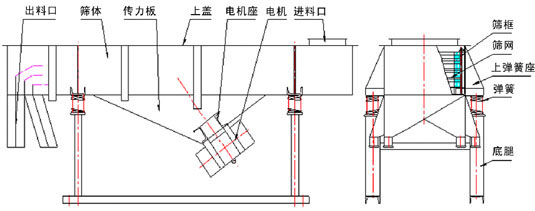

結構說明

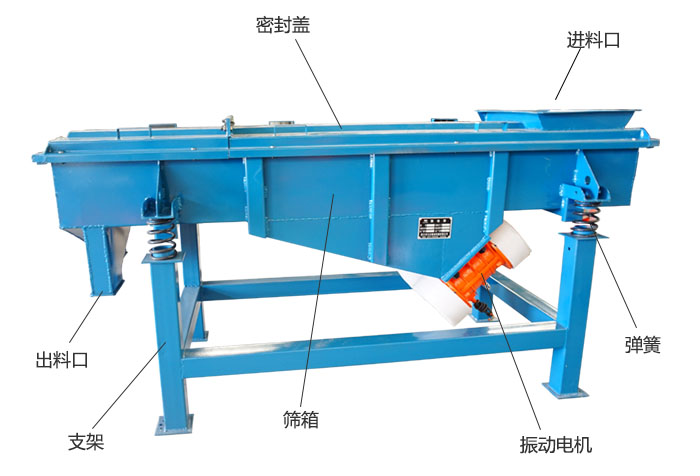

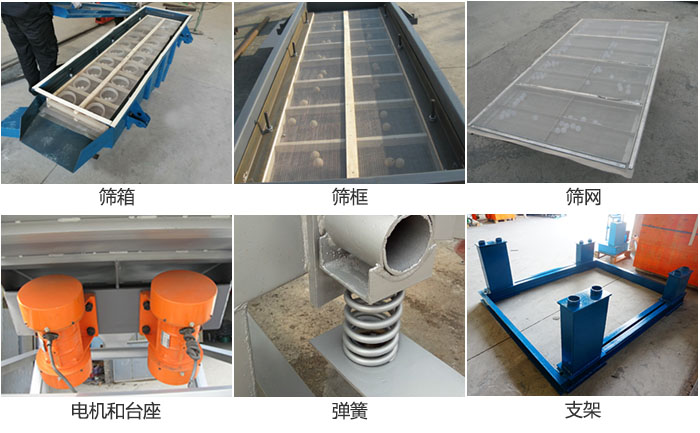

方形振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。
2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。
3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。
6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直與地面。
7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。
型號說明
D----------------------------------振動電機(振動源)
Z----------------------------------直線(運轉軌跡)
SF----------------------------------篩分機
1020----------------------------------篩面尺寸(1000mm寬x2000mm長)
1-------------------------------------兩層(兩層篩網三個出料口)
S(P)-----------------------------------鋼板材質【S代表不銹鋼,P代表普碳鋼】

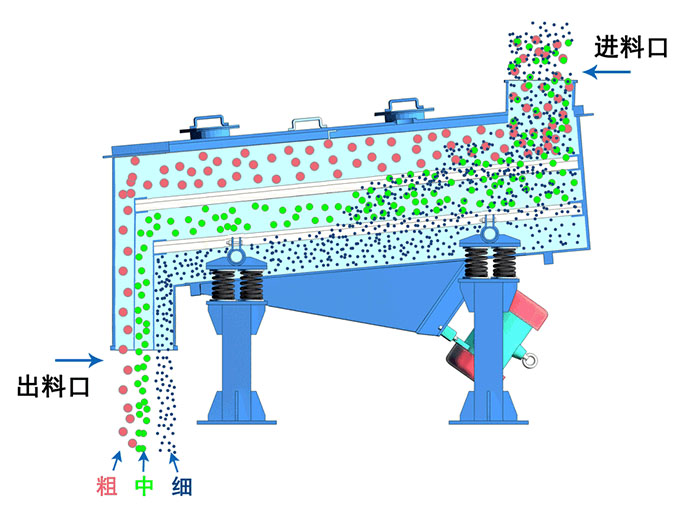

方形振動篩篩分原理
物料從給料機均勻地進入篩分機的進料口,在振動電機的激振下,向出料口方向邊跳動邊篩分,通過多層篩網篩分出數種產品和不合格的篩上、篩下物,分別從各自的出口排出,流入料倉或盛料筒.
方形振動篩技術參數
型 號 | DZSF-520 | DZSF-525 | DZSF-530 | DZSF-1020 | DZSF-1025 | DZSF-1030 |
公稱尺寸 | 500×2000 | 500×2500 | 500×3000 | 1000×2000 | 1000×2500 | 1000×3000 |
物料粒度 | 0.074--10 | 0.074--10 | 0.074--10 | 0.074--10 | 0.074--10 | 0.074--10 |
振次(次/分) | 960 | 960 | 960 | 960 | 960 | 960 |
功率 | 2×(0.4-0.75) | 2×(0.4-0.75) | 2×(0.4-0.75) | 2×(0.4-1.1) | 2×(0.4-1.1) | 2×(0.4-1.5) |
振 幅 | 3―4.5 | 3―4.5 | 3―4.5 | 3―4.5 | 3―4.5 | 3―4.5 |
層 數 | 1--6 | 1--6 | 1--6 | 1--6 | 1--6 | 1--6 |
篩面傾角 | 0°-7° | 0°-7° | 0°-7° | 0°-7° | 0°-7° | 0°-7° |
主要適用行業
方形振動篩廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。
